(一)活塞环电阻加热

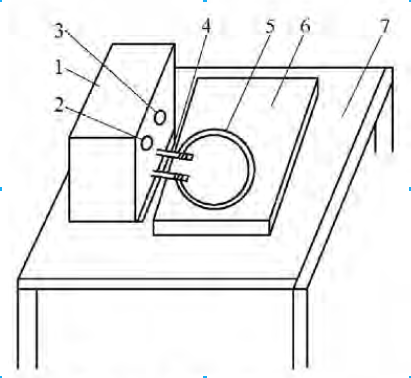

活塞环热处理工艺,制造中不可缺。为了保证活塞环的质量,对其内部进行实际加热检查,如下图,先将单根活塞环在电阻加热器上加热(850士10)℃,当活塞环卡装于电接点上之后,通电1min左右,活塞环温度逐渐升高,在加热过程中,如果温度不是均匀地上升,其中有某一处的温度升高得特别快,则该处定有铸造疵点、缺陷,如砂眼、气孔等;活塞环温度逐渐升高。直至活塞环呈现红黄色,即达到规定温度。利用这一特性可以预先检查出因铸造而发生的废品。
(二)活塞环热处理工艺
(1)活塞环经过电阻加热到规定温度后,由电接点取下,放在平台上,再以楔子插入开口使间隙增大(保证有20mm左右的开口),再用压铁压住活塞环,防止翘曲,直到空冷到室温。这里,包括活塞环正火工序。
由平台上取下楔子和压平的压铁,放在一边,继续对每一根活塞环进行同样操作方法生产。
(2)淬火;将正火后的活塞环(电阻加热后的活塞环)集中到一起(20~30根,根据生产

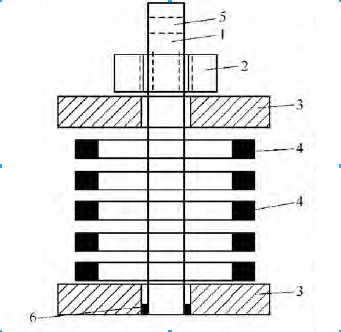

和设备情况或多或少)再放在专用淬火加热的卡具上。把活塞环开口处尺寸定好,集中的活塞环上下卡平整,活塞环和专用卡具(模具)一起放入中温箱式电阻炉进行加热淬火,如下图。
这是经电阻加检查合格的产品才进行中温箱式电阻炉加热淬火,是成批活塞环进行加热,加热温度为(860士10)℃,经保温后,投入10%NaCl水溶液中淬火冷却,及时回火。
(3)活塞环回火:采用同样设备,同样专用卡具,同样方法进行操作,温度550-- 600℃,经保温后空冷至室温。经过这样方法处理,可得到综合力学性能,是索氏体十珠光体组织,完全符合技术要求。
