深度了解气门用弹簧的热处理工艺

1．淬火加热

气门弹簧的加热需在盐浴炉或可控气氛炉中进行，以防其表面发生氧化和脱碳现象，50CrV钢加热温度为840～880℃曩通常规定直径大于6mm的选用下限温度，直径小的用上限温度加热，保温系数为1.2～2min/mm。对没有盐浴炉的厂家也可在箱式电阻炉加热，采取通保护气体或浸涂硼酸酒精溶液的方法，也可达到无氧化脱碳的目的.

2．淬火冷却介质

为10号或20号机械油，油温在20～60℃之间。为防止变形，要使弹簧轴线水平放入油中并水平缓慢移动，也可将其放进专用淬火夹具压好后水平放进油中,这样变形较小。当冷到100~150℃左右,提出立即进行回火。

3．回火

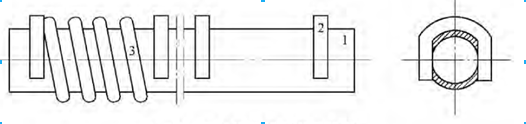

在硝盐炉中回火，温度为380～400℃，时间为30～60min，为保证内外径尺寸，弹簧的高度和垂直度等，个别厂家采用套筒回火,形状如下图所示.



回火后的基体组织为回火屈氏体，硬度为45～50HRC.

4．校正

回火后要对尺寸不符合要求的弹簧进行校正，这样的弹簧在局部会产生内应力，在360~370℃温度下保温5～15min去除应力后，对性能没有任何影响.

5．热处理工艺的改进

采用改进的5CrVA弹簧的热处理工艺，可提高其疲劳寿命。文献[5]介绍，采用B-M等温淬火工艺，即900℃×5min+ (300～320)℃×5min油冷，(250～300)℃×(30～60)min回火，该等温淬火工艺形成下贝氏体，晶粒得到细化，从而使弹簧具有较高的韧性和塑性，显微裂纹倾向减小，提高了使用寿命。

更多信息

请直接与我公司服务人员联络（热线电话：0769-82621066/400-699-1286），以获得更多的有关深度了解气门用弹簧的热处理工艺及其它合金结构钢、易切削结构钢、低合金高强度结构钢、轴承钢、弹簧钢、耐热钢的选择、应用、热处理及库存等相关资料。

资料来源：东莞市弘超模具科技有限公司结构钢事业部
