下面将常见的问题汇总如下。
1.螺孔变形超差

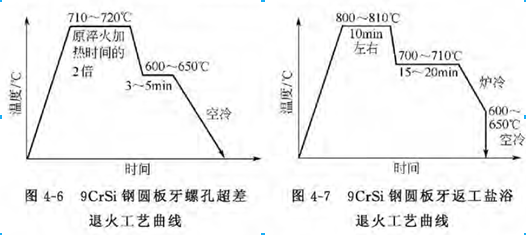

机械加工时尺寸控制不严、原材料球化效果不良,没有采用合理分级等温温度,可采取退火工艺解决超差问题,见图4-6。
2.硬度不合格
(1)硬度不足。原因有:
①盐浴脱氧效果差或未脱氧;
②加热温度低,保温时间短;
③等温温度高,时间长;
④硝盐的冷却性能不好,如硬度低(0.5~1HRC).,可将其冰冷处理。
(2)硬度高。关键在于回火的温度低,可重新提高回火温度进行回火处理。
3.金相组织不合格
原因:.一是加热温度高,二为原材料珠光体球化不良。挽救的措施为退火处理,具体工艺如图4-7所示。
4.脱碳
原因在于盐浴中氧化物超过工艺的规定,无法挽救。
更多信息
请直接与我公司服务人员联络(热线电话:0769-82621066/400-699-1286),以获得更多的有关概述圆板牙的热处理缺陷及返修及其它合金结构钢、
易切削结构钢、低合金高强度结构钢、轴承钢、
弹簧钢、耐热钢的选择、应用、热处理及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司结构钢事业部
『版权所有,转载或引用请注明链接和出处』
