捣固机上，极薄弹簧片组装在一起的成组弹簧片的热处理

原材料为60Si2Mn主要化学成分(%)。

c;0.56—0.64,Mn=0. 60一0.90,  Si=1. 60---2-00,   Cr≤0. 35,    临界点Aa,=755℃：Aca或Ac m=  810℃ Ari一700℃,Ar3=770℃，A%一305℃。

(2)原材料退火

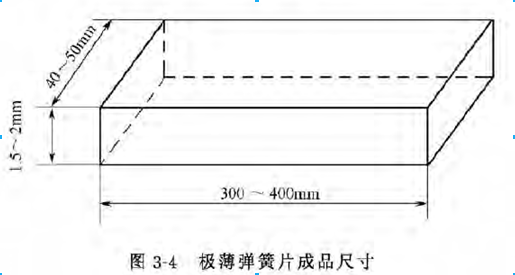

此料是圆盘料，退火将原材料（盘料）装在铁箱中，箱内圆盘料四周放木炭，保护表面不氧化。不脱碳，铁箱盖用黄土十砂子封闭好，放在中温箱式电阻炉．（型号RIX-6 0-9）中进行加热退火，加热退火温度为(870士10)℃，保温4h（因为此料装箱保温时间较长些）。经保温后，由炉中取出，工件不出箱，空冷至室温，将原料经机加工（剪板机）。成品。下图为极薄弹簧片成品尺寸。



(3)淬火

设备与加热方式方法和退火相同；60Si2Mn钢的淬火加热温度为(860士10)℃．经保温后,由加热炉取出铁箱子，将箱打开，取出工件进行淬火.冷却介质是油（2.0#机油，油温为50～70℃）。淬火后金相组织为马氏体及少量残余奥氏体。淬火后硬度≥60HRC。

(4)回火处理

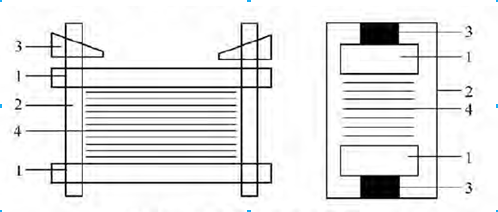

采用设备为中温箱式电阻炉RJX60-9炉+第一次回火,由油中取出后进行回火．散装炉中,平板面状态放在炉中的炉底板上；加热温度为380℃。保温20min.由炉中取出，空气冷却到室温，第二次回火利用平板专用模具（卡具>；将第一次回火后极薄弹簧片卡在专用卡具上（如下图），将其卡平、卡紧，然后进行第二次回火，温度比第一次回火温度稍高些，第二次回火温度为(530士10)℃j保温时间为60min，如果极薄弹簧片不平整，可以再提高回火温度，可采用(630士10)℃，，回火方法相同，回火后即可使用，质量达到技术要求。回火设备还是采用中温箱式电阻炉。

更多信息

请直接与我公司服务人员联络（热线电话：0769-82621066/400-699-1286），以获得更多的有关捣固机上，采用极薄弹簧片组装在一起的成组弹簧片的热处理   及其它合金结构钢、易切削结构钢、低合金高强度结构钢、轴承钢、弹簧钢、耐热钢的选择、应用、热处理及库存等相关资料。

资料来源：东莞市弘超模具科技有限公司结构钢事业部
