1.固体渗碳设备
箱式电阻炉应用较为广泛,按其工作温度,可分为高温、中温及低温炉。其中以中温箱式炉应用最广。我们实际采用中温箱式电阻炉作为固体渗碳的加热炉。电热元件一般采用铁铬铝合金或镍铬合金。我们实际采用铁铬铝合金,这种合金的电阻系数较大,电阻温度系数较小,且功率稳定,耐热性能也较好,还具有较强的抗渗碳和耐硫、耐各种碳氢气体的能力,但是加工性能及高温强度较差。
使用铁铬铝时必须注意的事项。
(1).此类材料塑性较差,安装和使用应十分小心。
(2)经高温后晶粒变粗,材质变脆,容易折断,可焊性较差,焊接时,应尽量缩短时间,以缩短热影响区的长度。
(3)热膨胀系数大,安装时应留有余地。
(4)这类电热元件的支承件最好用氧化镁或氧化铝材料制成,通常采用高铝搁砖。
固体渗碳时我们实际采用中温箱式电阻炉,型号RJX60-9,额定功率60kW,额定电压380V/220V相数3,最高工作温度950℃,炉膛尺寸长1500mm×宽750mm×高550mm。
2.固体渗碳剂
所用的渗碳剂是同体,实际采用碳酸钡(BaC03) 10%(质量)+木炭90%(质量),木炭的粒度为3~8mm,3mm以下细末不超过19~4 BaC03+木炭混合好,炭盖在木炭表面层,再烘干使用,最好加入少量水,把BaC03+木这样药与木炭均匀分布。

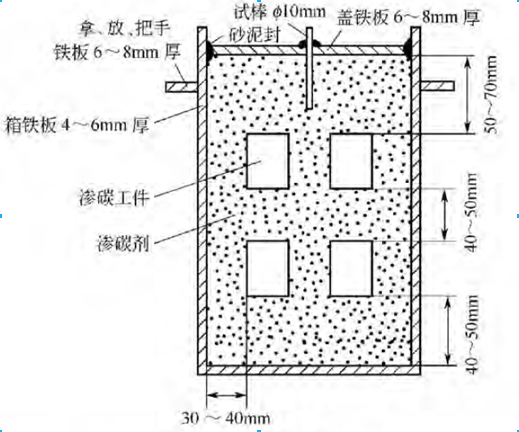

固体渗碳是将工件埋在装满固体渗碳剂的箱子中,与箱子一起加热,如图8-1。被加热至高温时,渗碳箱内空气的氧与渗碳剂中的碳相互作用,形成一氧化碳(CO),它在高温下不稳定,当其与工件表面接触时便又分解,产生出活性的碳原予而渗入到工件表面层,其化学反应式为:
2C+Oz——2CO——C02十[C]
碳 氧 一氧化碳二氧化碳 活性碳原子
渗碳剂中的碳酸盐在渗碳时,主要是起促进渗碳作用,因为碳酸盐在高温下分解出C02(二氧化碳),它与木炭作用又生成C0(一氧化碳),最后产生活性碳原子被工件表面吸收。
固体渗碳剂对工件渗碳质量的影响很大,,因此对固体渗碳剂有如下几点要求:
固体渗碳剂对工件渗碳质量的影响很大,因此对固体渗碳剂有如下几点要求:
(1)活性强,在渗碳时能产生足够多的活性碳原子,
(2)强度高,在渗碳时不易破碎,
(3)密度小,以减少装箱和进出炉时的劳动强度;
(4)成本低,以适应大量生产。
在渗碳中起主要作用的是如下两部分:
(1)含碳物质,,渗碳时能产生大量活性碳原子,一般采用比较坚硬的木炭,木炭具有杂质少、成本低等优点;
(2)催渗剂,它能加速含碳物质的分解,提高活性碳原子的生成速度,促进渗碳过程的进行,生产中广泛使用的催渗剂有BaC03等。
