机床附件Φ160mm三爪卡盘卡爪的介绍

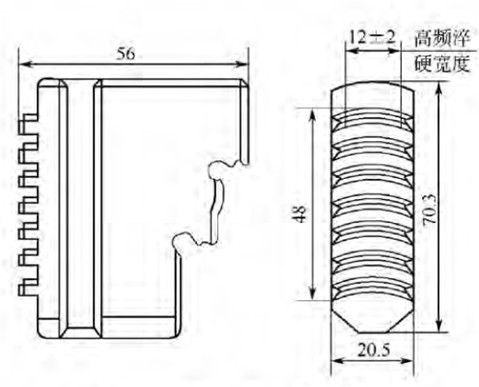

材料为45钢，技术要求：牙部12mm宽度表面硬度大子52HRC，两侧及牙根硬度30～40HRC，其余部分53～58HRC,牙部总伸长量不大于0. 25mm。Φ160mm三爪卡盘卡爪如图2-15所示。
其加工工艺路线为：下料一锻造一正火一机加工一淬火一回火一高频淬火一回火一表面处理一磨加工。
1．正火
在840～860℃的盐浴中保温1～1.5h，出炉空冷。
2．淬火
在800~820℃的盐浴中保温10～12min,水中冷却5～7s后转油中继续冷却。．
3．回火
在180~200℃的硝盐炉中回火1.5~2h。．
4．牙部的高频淬火
将两个卡爪牙部向外放在一起，面向感应圈，加热温度在860～900℃，加热约10～13s后水冷。
5．回火
在180~200℃的硝盐炉中回火1.5~2h。
更多信息
请直接与我公司服务人员联络（热线电话：0769-82621066/400-699-1286），以获得更多的有关日本机床附件Φ160mm三爪卡盘卡爪的介绍及其它合金结构钢、易切削结构钢、低合金高强度结构钢、轴承钢、弹簧钢、耐热钢的选择、应用、热处理及库存等相关资料。
资料来源：东莞市弘超模具科技有限公司结构钢事业部
『版权所有，转载或引用请注明链接和出处』
【 浏览次数:69 】 【 加入时间:2013-06-29 10:18:34 】 【 关闭本页 】
技术服务
联系方式
东莞市弘超模具科技有限公司结构钢事业部
联系人：林先生
手机：18002898666
电话：86 0769-82621088
传真：86 0769-82621099
邮箱：sales@hongchao-dg.cn
网址：www.gd-steel.com
诚信通ID：xinhongmouldsteel
QQ: 微信公众号：hcsteel
地址：中国·广东省·东莞市塘厦镇林村管理区
