1.螺栓、螺母
(l)对冷拔件采用再结晶退火处理,获得需要的力学性能。
对 A2、 A3、ML15、 20、ML20钢 , (660~720)。C X (2~3)h, 炉冷至5 50℃出炉冷却。
对30、35., 40、45、.40Cr、ML40Cr钢,(700-~780)℃×(2~3. 5)h,炉冷至5 50℃左右出炉冷却。

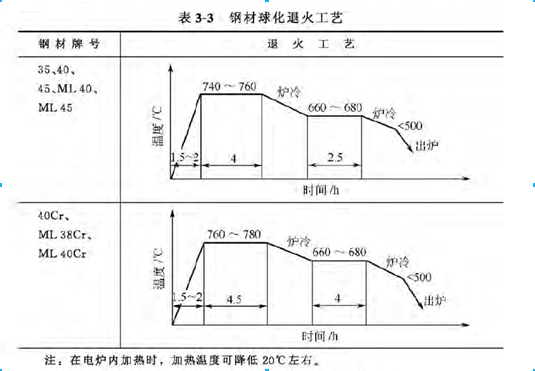

(2)对冷镦、冷挤件采用球化退火以提高塑性.退火工艺如表3-3所示。
(3)常见的紧固件的热处理工艺。
更多信息
请直接与我公司服务人员联络(热线电话:0769-82621066/400-699-1286),以获得更多的有关阐述紧固件的热处理工艺及其它
合金钢、易切削结构钢、低合金高强度结构钢、轴承钢、弹簧钢、
耐热钢的选择、应用、热处理及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司结构钢事业部
『版权所有,转载或引用请注明链接和出处』
